1 綜合監控布線系統
綜合監控布線是一種模塊化的、靈活性極高的建築物内或建築群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合監控布線。它還包括建築物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。綜合監控布線由不同系列和規格的部件組成,其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、适配器)以及電氣保護設備等。這些部件可用來構建各種子系統,它們都有各自的具體用途,不僅易于實施,而且能随需求的變化而平穩升級。
1) 簡介
綜合監控布線的英文表達爲Structured Cabling System（通俗表達爲Cabling System，簡稱SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前國标采用這一稱法）。

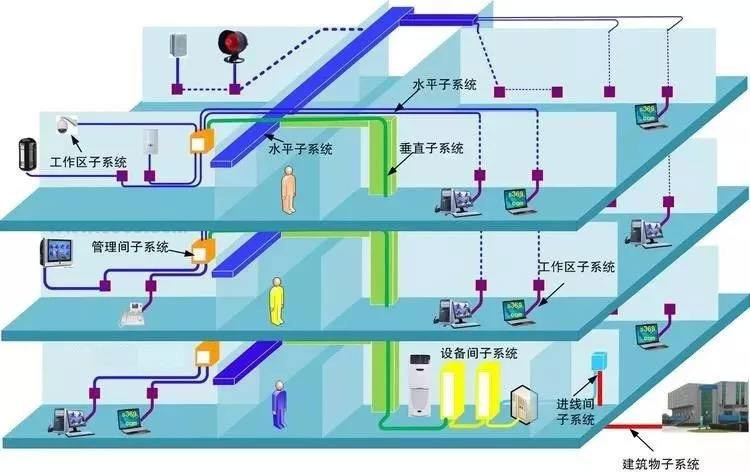

下圖是綜合監控布線的六個子系統系統圖，見圖一。
2) 綜合監控布線優點
相對于以往的監控布線，綜合監控布線 的特點可以概況爲：
實用性：實施後,監控布線系統将能夠适應現代和未來通信技術的發展，并且實現話音、數據通信等信号的統一傳輸。
靈活性：監控布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖象監控設備等。
模塊化：綜合監控布線系統中除去固定于建築物内的水平纜線外，其餘所有的接插件都是基本式的标準件，可互連所有話音、數據、圖象、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。
擴展性：綜合監控布線系統是可擴充的，以便将來有更大的用途時,很容易将新設備擴充進去。
經濟性：采用綜合監控布線系統後可以使管理人員減少，同時，因爲模塊化的結構，工作難度大大降低了日後因更改或搬遷系統時的費用。
通用性：對符合國際通信标準的各種計算機和網絡拓撲結構均能适應，對不同傳遞速度的通信要求均能适應，可以支持和容納多種計算機網絡的運行。

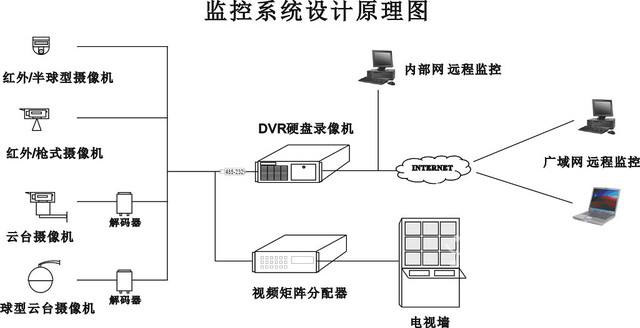

下圖是監控系統設計原理圖：
